高精度不锈钢袋式过滤器的结构及工作原理

日期:2020-09-05浏览: 来源:国海滤器

高精度不锈钢袋式过滤器的结构:

袋式过滤器是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。袋式过滤器是一种新型的过滤系统。袋式过滤器主要有以下几类:单袋过滤器、多袋过滤器,摇臂袋式过滤器、高精度袋式过滤器等,过滤器过滤精度1-10微米范围。袋式过滤器也是一种压力式过滤装置,主要有过滤筒体、过滤筒盖和快开机构、不锈钢网篮等主要部件组成。滤液由过滤机外壳的旁侧入口管流入滤袋,滤袋是装置在不锈钢网篮内,液体渗透过所需要细度等级的滤袋即能获得合格的滤液,杂质颗粒被滤袋拦截。该机更换滤袋十分方便,过滤基本无物料的消耗。

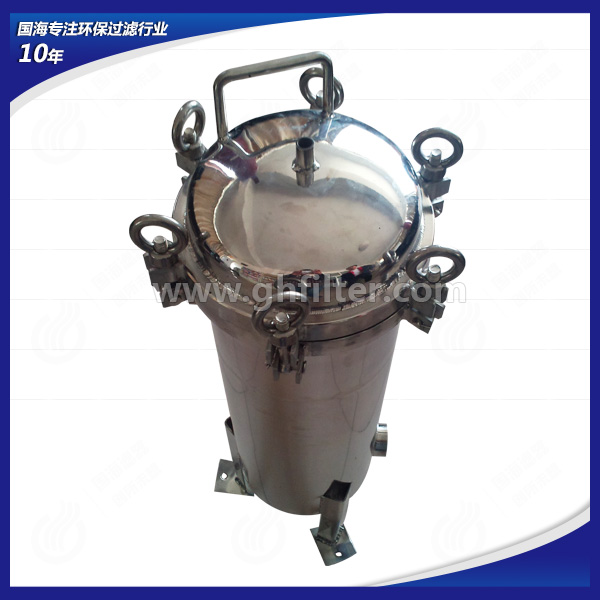

袋式过滤器的结构设计是由吊环首螺栓将顶盖和滤筒密封锁紧,使过滤器更能承受极高的过滤压力和水锤式的压力冲击。袋式过滤器由滤筒,过滤网篮,过滤袋三部分组成,结构紧凑简单,袋式过滤器的进出口设计一般采用侧进底出方式,方便清洗。
袋式过滤器具备构造合理、密封性好、流通性强、操作简便等。尤其是滤袋侧漏机率小,能正确地保障过滤精度,并能快捷地改换滤袋,使得操作成本下降。滤器内外表面采取机械喷砂抛光解决,平均、易清洗。我们知道,袋式过滤器所采取的过滤方法是侧进侧出的方法,也可以采取侧进底出的方法,通过管道中的压力将过滤液体介质压入或抽入袋式过滤器桶体,要过滤的液体介质经由电抛光冲孔支持滤蓝承托的过滤袋的过滤,发生变化的固液分别到达液体介质被过滤的结果。
