全自动自清洗过滤器刷式的结构及工作原理

日期:2020-10-26浏览: 来源:国海滤器

国海滤器全自动刷式过滤器是由主机和电控箱、控制管路(包括控制阀和压差变送器)、主管组件、滤芯组件、不锈钢转刷、框架组件、传动轴、进出口连接法兰等主要零部件组成。过滤器实现远程控制节省占地面积,节约人力物力资源。自动自清洗过滤器主机结构是由过滤器体、过滤芯、减速机、电动排污阀、传动轴、差压控制器等部件构成。适用于废水处理流程、钢铁厂冲渣水、电厂流程并冷却水、造纸工序及进水、化工生产流程及灌溉、高层建筑供水系统等场合用以滤去水中3500-80微米粒径的各种硬质颗粒,确保系统的安全可靠的运行。

国海滤器全自动自清洗过滤器结构与工作原理:

1、全自动清洗过滤器由主机和电控箱组成。

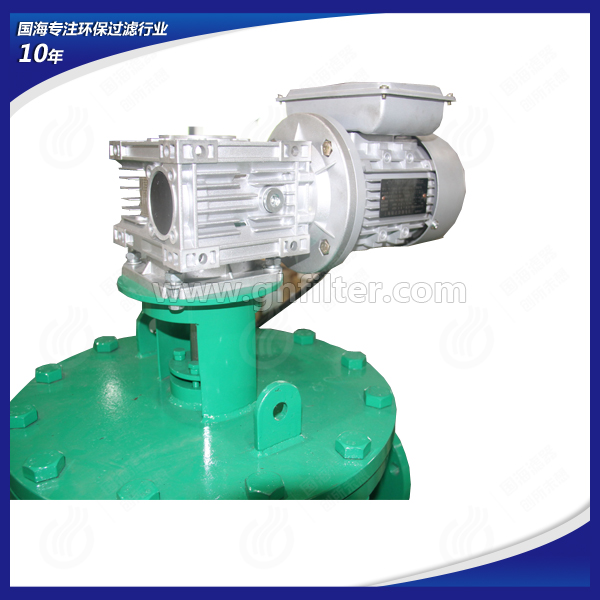

2、主机结构是由过滤器体,过滤芯,减速机电动排污阀,传动轴,差压控制器等部件构成。
3、过滤器体是一个平盖罐体。罐体上部为浊水腔,中部为清水腔,下部为排污腔。

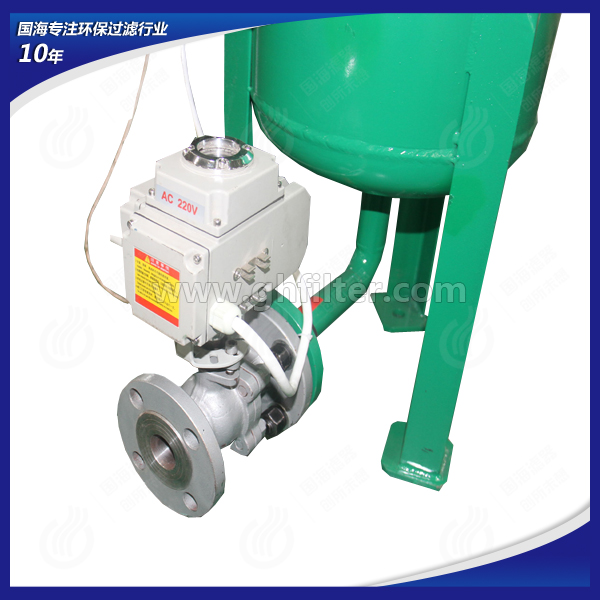

4、上侧部有进水口,中侧部有出水口,底部有电动排污阀。
5、侧面有压力差控制器。
6、过滤芯是不锈钢密纹平织形滤网。
7、全自动清洗过滤器构造为:尼龙刷及外壳采用优质碳钢或不锈钢筒体,具有处理量大、使用寿命长、清洗效率高等特点。
8、本机采用高科技的压差控制器、控制自动清洗过滤网。
9、当过滤器进出口压差达到设定值时,电动控制箱将会发出信号驱动电机转动,排污阀自动打开。排污口形成真空状态。附吸在过滤网上的杂质微粒被转动的尼龙刷清除。污水从自动排污阀排出。当过滤器进出口压差恢复正常,电机停止运转,电动排污阀延时关闭。整个过程中,确保物料不会断流,实现了连续化、自动化生产。


国海滤器全自动自清洗过滤器主要特点:

1、全自动清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点。
2、具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能,且清洗排污时系统不间断供水,可以监控过滤器的工作状态,自动化程度很高。
3、覆盖了由10um到3000um的各种过滤精度的需求。


国海滤器全自动自清洗过滤器主要用途:

1、全自动清洗过滤器应用于冶金:连铸水、高压除磷水、净环水、浊环水过滤,冷却水全滤、旁滤,喷嘴保护等。
2、电力:汽轮机冷却水过滤、灰水回收过滤、降尘喷嘴保护、冷却塔水全滤和旁滤等,全自动清洗过滤器广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理等领域。


国海滤器全自动自清洗过滤器技术参数:

1、过滤精度:25~3000微米可选 。
2、壳体材质:Q235、304、316L不锈钢可选。
3、适用粘度:1~ 800000 CP。
4、适用温度:100℃ 。
5、设计压力:1.0MPa 。
